| MOQ: | 100個 |
| 価格: | $7.00 - $12.00/piece |
| 標準パッケージ: | スタンダードパッケージ |
| 配達期間: | 1-7仕事日 |
| 決済方法: | T/T、L/C、D/A、D/P、Western Union |
| 供給能力: | 3,000月1000枚 |

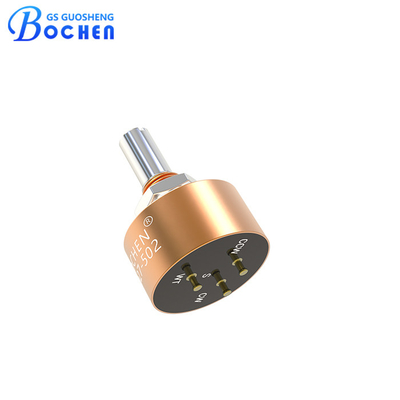

WI27 22mm 1w 精密導電性プラスチックロータリーポテンショメータ
クイック詳細:
• シングルターン。
• ブッシングマウントタイプ。
• 公称抵抗範囲10Ω~2MΩ。
• 定格電力1w at 70°C。
• コンパクトサイズ、高度な設計技術
• 7/8" (22.2 mm) 導電性プラスチックポテンショメータ。
説明:
WI27 導電性プラスチックポテンショメータは、さまざまな用途で精密な制御を実現するために設計された、高品質のシングルターンポテンショメータです。コンパクトな 7/8 インチ (22.2 mm) ブッシングマウントタイプを採用しており、汎用性が高く、取り付けも簡単です。公称抵抗範囲は 10Ω~2MΩ、定格電力は 70°C で 1 ワットです。抵抗許容差は ±10% で、特定のニーズに合わせて ±10% にカスタマイズすることも可能です。
WI27 ポテンショメータは精度を追求して設計されており、±2.0% の独立した直線性があり、さらに高い精度を得るために ±1.0% にカスタマイズできます。電気的移動は 340° ± 3° で、指定された範囲内でスムーズで信頼性の高い動作を保証します。この導電性プラスチックポテンショメータは、信頼性と精密な調整を必要とする用途に最適です。
仕様:
|
電気的特性 |
公称抵抗範囲 |
10Ω~2MΩ |
|
抵抗許容差 |
±10% |
|
|
接触抵抗変動 |
3%R または 5Ω |
|
|
絶縁抵抗 |
100MΩ、500 Vdc。1 分 |
|
|
耐電圧 |
101.3KPa、500 Vac；8.5KPa、300 Vac |
|
|
絶縁耐力 海抜 |
500 Vac (1 分) |
|
|
電気的移動 |
340° ± 3° |
|
|
調整角度 |
360°±3° |
|
|
環境特性 |
最大はんだ付け暴露 |
250℃ 、10 秒 |
|
定格電力 (最大 300 ボルト) |
70℃、1W；125℃、0W |
|
|
動作温度範囲 |
-55°C ~ + 125°C |
|
|
温度係数 |
±100 ppm /°C |
|
|
温度変動 |
(-55℃～+125℃)、無負荷で 5 サイクル後、 ΔR/R≤±10% |
|
|
振動 |
(10-50HZ、振幅 1.5mm)、3 方向、 各方向に 2 時間、ΔR/R≤±10% |
|
|
衝撃 |
100G、ΔR/R≤±2% |
|
|
70℃ 電気的耐久性 |
1000 時間 @ 70℃ 定格電力; ΔR≤±3%R |
|
|
物理的特性 |
機械的角度 |
360° 連続 (オプションの機械的ストップ 340° ± 3°) |
|
始動トルク |
≤10 mN.m |
|
|
停止強度 |
≤15 mN.m |
|
|
標準パッケージ |
10 個/箱 |
寸法:
mm単位の寸法、許容差は ±0.30 mm (特に明記されていない限り)。
アプリケーション:
WI27 導電性プラスチックポテンショメータは、その精度と信頼性から、さまざまな用途で使用される汎用性の高いコンポーネントです。
1. 産業オートメーション
精密な位置決めと移動のための制御システムで使用。
ロボットアームや CNC 機械でよく使用されます。
2. 自動車産業
スロットル位置センサー、ペダル位置センサー、ステアリング角度センサーで使用。
エンジンおよびトランスミッションシステムの正確な制御に役立ちます。
3. 医療機器
輸液ポンプ、人工呼吸器、画像診断装置などの医療機器で使用。
重要なパラメータの正確な制御と測定を保証します。
4. 航空宇宙および防衛
飛行制御システム、ナビゲーション機器、兵器制御システムで使用。
過酷な環境下でも信頼性の高い性能を提供します。
5. 家電製品
オーディオ機器、ゲームデバイス、ホームオートメーションシステムで使用。
音量、チューニング、その他の設定を正確に制御することで、ユーザーインターフェースを強化します。
6. 試験および測定機器
オシロスコープ、信号発生器、マルチメータなどのデバイスに不可欠です。
正確な測定と校正を保証します。
7. 再生可能エネルギーシステム
風力タービン制御システムおよび太陽追跡システムに適用。
エネルギー生成の効率を最適化します。
8. 海洋およびオフショア
ナビゲーションシステム、エンジン制御システム、ウィンチ制御で使用。
海洋環境での信頼性の高い動作を保証します。
利点:
• メーカー直販、仲介業者なし。
• RoHS、REACHなどの完全な証明書と最高の品質保証。
• 十分な生産能力、短い納期。
• プロフェッショナルなアフターサービスチーム。
• OEM&ODM が利用可能。
