| MOQ: | 100個 |
| 価格: | $0.98 - $1.80/Piece |
| 標準パッケージ: | 標準パッケージ 50個/チューブ |
| 配達期間: | 1-7仕事日 |
| 決済方法: | T/T、L/C、D/A、D/P、Western Union |
| 供給能力: | 1ヶ月あたりの10000000部分 |

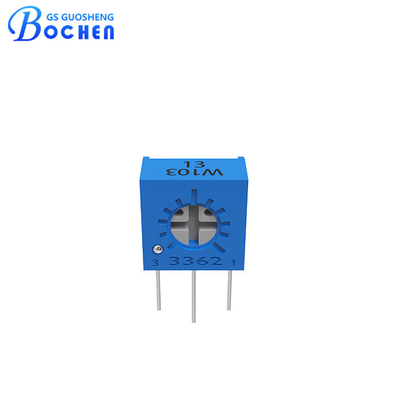

3362W 102 103 105 501 503 504 サイド調整型サーメット密閉型トリマー可変抵抗器
• 1/4インチ正方形の小型サイズ。
• PCピン端子スタイル。
• サイドクロス調整。
• サーメット抵抗材料。
• スルーホール実装。
• 定格電力 70℃で0.5W。
• 標準抵抗範囲 10オームから5 メガオーム。
• 調整角度 220°、機械的角度 250°。
• 高いはんだ付け温度と、一般的な基板洗浄による熱衝撃に耐えます。
3362Wサーメットトリマーポテンショメータは、パフォーマンスを詰め込んだコンパクトなソリューションです。1/4インチ正方形の小型サイズは狭いスペースにぴったりと収まり、堅牢なサーメット抵抗材料は信頼性の高い導電性を保証します。PCピン端子スタイルとサイドクロス調整により、取り付けと微調整が簡単です。スルーホール実装用に設計されており、確実な取り付けを保証します。70℃で0.5Wの定格電力を誇り、要求の厳しいアプリケーションにも容易に対応します。10オームから5メガオームの標準抵抗範囲と10％の抵抗許容差により、正確なカスタマイズが保証されます。220°の調整角度と250°の機械的角度により、十分な柔軟性が得られます。さらに、頑丈な設計は、高いはんだ付け温度と、一般的な基板洗浄に関連する熱衝撃に耐えることができる密閉型端子を提供することにより実現され、湿気の侵入を防ぎます。
| 電気的特性 | 公称抵抗範囲 | 10Ω～5MΩ |
| 抵抗許容差 | ±10%; ±20% | |
| 端子抵抗 | ≤±1%R または 3Ω | |
| 接触抵抗変動 (CRV) | ≤3%R または 3Ω | |
| 絶縁抵抗 | 500 Vdc. 100メガオーム以上 | |
| 耐電圧 | 101.3KPa、500 Vac; 8.5KPa、250 Vac | |
| 誘電体強度 | 500 Vac (1分) | |
| 電気的移動 | 220° | |
| 環境特性 | はんだ耐熱性 | 250℃ 10秒間 |
| 定格電力 (最大300ボルト) | 70℃、0.5W; 125℃、0W | |
| 動作温度範囲 | -55℃ ～ +125℃ | |
| 温度係数 | ±250、±100 ppm /℃ | |
| 温度変動 | ΔR≤±3%R、Δ(Uab/Uac)≤±1% | |
| 衝突 | 20G、ΔR≤±1%R、Δ(Uab/Uac)≤±1% | |
| 振動 | 100G、ΔR≤±1%R、Δ(Uab/Uac)≤±2% | |
| 70℃での電気的耐久性 | 1000時間 @ 70℃ 定格電力; ΔR≤±3%R | |
| 回転寿命 | 200サイクル、ΔR≤±3%R | |
| 物理的特性 | 全機械的移動 | 250° |
| 始動トルク | ≤25 mN.m | |
| クラッチトルク | ≤35 mN.m |
パッケージング仕様：チューブあたり50個。
• 電子デバイスの校正。
• 産業用制御。
• 医療機器。
• 通信機器。
• 家電製品。
• 航空宇宙。
• 車載電子機器。
• 工場直販、仲介業者なし。
• RoHS、Reachなどの完全な証明書と最高の品質保証。
• 十分な生産能力、短い納期。
• プロフェッショナルなアフターサービスチーム。
• OEM & ODM 利用可能。
