| MOQ: | 100個 |
| 価格: | $0.075 - $0.80/piece |
| 標準パッケージ: | 梱包仕様: 750個/トレイ |
| 配達期間: | 1-7仕事日 |
| 決済方法: | T/T、L/C、D/A、D/P、Western Union |
| 供給能力: | 1ヶ月あたりの10000000部分 |

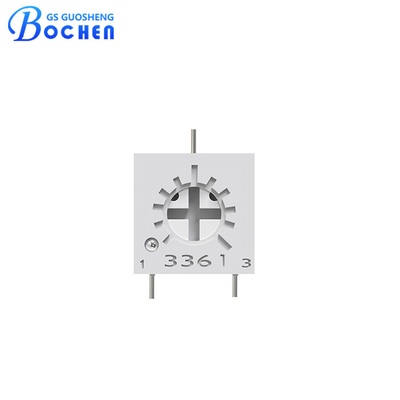

3361P 0.25W 1/4˝ 正方形シングルターンSMDサーメットトリマー調整ポテンショメータ
クイック詳細
● シングルターン / サーメット素子 / シール。
● 自動機調整インターフェース用に設計されたローター。
● 過酷な環境や浸漬洗浄プロセスに耐えます。
● 表面実装製造プロセスに対応。
● 定格電力 0.25W at 70℃。
● 広い抵抗範囲 10Ω-5MΩ、許容誤差 ±10% または ±20%。
● 調整角度 220°、機械的角度 250°。
● 接触抵抗変動 (CRV) ≤3%R または 3Ω。
● 小型、高精度、調整可能な精度、信頼性の高い性能。
説明
3361P は、シングルターンサーメット素子と密閉設計で知られるSMDサーメットトリマーポテンショメータであり、過酷な環境や浸漬洗浄プロセスにおいても耐久性と信頼性を確保しています。ローターは、自動機調整インターフェースとのシームレスな統合のために細心の注意を払って設計されており、調整プロセスを正確かつ効率的に合理化します。表面実装製造プロセスに対応しており、10Ωから5MΩまでの広い抵抗範囲と、±10%または±20%の許容誤差を提供します。70℃で定格電力0.25Wで動作し、このポテンショメータは220°の調整角度と250°の機械的角度を誇り、さまざまな用途で柔軟性を提供します。接触抵抗変動（CRV）が≤3%Rまたは3Ωであるため、一貫した安定した性能を保証します。そのコンパクトなサイズ、高精度、調整可能な精度、および信頼性の高い性能により、多くの電子アプリケーションに最適です。
仕様
| 電気的特性 | 公称抵抗範囲 | 10Ω~5MΩ |
| 抵抗許容差 | ±10%; ±20% | |
| 端子抵抗 | ≤±1%R または 3Ω | |
| 接触抵抗変動 (CRV) | ≤3%R または 3Ω | |
| 絶縁抵抗 | 500 Vdc。100メガオーム以上。 | |
| 耐電圧 | 101.3KPa、500 Vac; 8.5KPa、250 Vac | |
| 誘電耐力 | 500 Vac（1分） | |
| 電気的移動 | 220° | |
| 環境特性 | 溶接耐熱性 | 250℃、10秒 |
| 定格電力（最大300ボルト） | 70℃、0.25W; 125℃、0W | |
| 温度範囲 | -55°C ~ + 125°C | |
| 温度係数 | ±250、±100 ppm /°C | |
| 温度変動 | ΔR≤±3%R、Δ(Uab/Uac)≤±1% | |
| 衝突 | 20G、ΔR≤±1%R、Δ(Uab/Uac)≤±1% | |
| 振動 | 100G、ΔR≤±1%R、Δ(Uab/Uac)≤±2% | |
| 70°Cでの電気的耐久性 | 1000時間 @ 70°C 定格電力; ΔR≤±3%R | |
| 回転寿命 | 200サイクル、ΔR≤±3%R | |
| 物理的特性 | 全機械的移動 | 250° |
| 始動トルク | ≤25 mN.m | |
| クラッチトルク | ≤35 mN.m |
寸法
梱包
梱包仕様：750個/トレイ。
アプリケーション
3361Pサーメットトリマーポテンショメータは、正確な抵抗調整が不可欠な幅広いデバイスと業界で使用されています。その用途には以下が含まれます。
• 家電製品：微調整や校正のために、テレビ、オーディオ機器、家電製品などのデバイスで使用されます。
• 電気通信：信号調整や調整のために、ラジオ、トランシーバー、アンテナなどの通信デバイスで使用されています。
• 産業オートメーション：センサー、アクチュエーター、オートメーションコンポーネントの正確な抵抗設定のために、制御システムや機械に統合されています。
• 医療機器：患者モニタリングシステムや診断ツールなど、正確な抵抗制御を必要とする医療機器に適用されます。
• 自動車エレクトロニクス：ダッシュボード制御、センサー校正、オーディオシステムなどの用途で、車載エレクトロニクスで使用されています。
• 試験および測定器：回路の校正と微調整のために、マルチメータ、オシロスコープ、スペクトルアナライザなどの機器で使用されています。
• 航空宇宙および防衛：航空機、衛星、および信頼性と精度が重要な防衛用途の電子システムおよび通信モジュールで使用されています。
3361Pサーメットトリマーポテンショメータは、その耐久性、安定性、および時間の経過とともに正確な抵抗設定を維持する能力が評価されており、さまざまな業界の多様で要求の厳しいアプリケーションに適しています。
利点
• 工場直販、仲介業者なし。
• RoHS、Reachなどの完全な証明書と最高の品質保証。• 十分な生産能力、短い納期。• プロフェッショナルなアフターサービスチーム。
• OEM&ODM利用可能。
